Szczegóły Produktu
Kategoria:
Obwody zintegrowane Pamięć Pamięć
Rozmiar pamięci:
2Gbit
Status produktu:
Aktywny
Rodzaj montażu:
Powierzchnia
Pakiet:
Taśma i rolka (TR)
Zestaw:
SpiFlash®
Programowalny DigiKey:
Nie zweryfikowane
Interfejs pamięci:
SPI — cztery wejścia/wyjścia
Czas cyklu zapisu — słowo, strona:
700 μs
Zestaw urządzeń dostawcy:
24-TFBGA (8x6)
Typ pamięci:
Nieulotne
Mfr:
Elektronika Winbonda
Częstotliwość zegara:
104MHz
Napięcie - zasilanie:
2.7V ~ 3.6V
Czas dostępu:
7 ns
Opakowanie / Pudełko:
24-TBGA
Organizacja pamięci:
256M x 8
Temperatura pracy:
-40°C ~ 85°C (TA)
Technologia:
FLASH-NAND (SLC)
Numer produktu podstawowego:
W25N02
Format pamięci:
Błysk
Warunki płatności i wysyłki
Opis

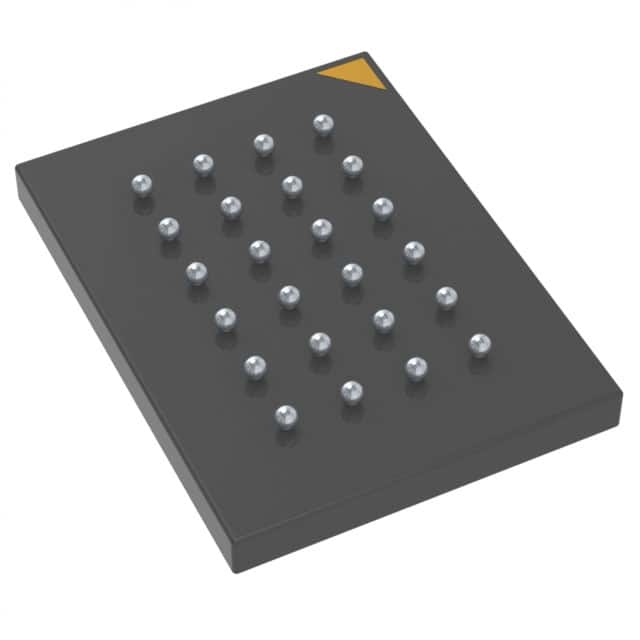

IC FLASH 2GBIT SPI/QUAD 24TFBGA
Opis produktu
FLASH - NAND (SLC) IC pamięci 2Gbit SPI - Quad I/O 104 MHz 7 ns 24-TFBGA (8x6)
